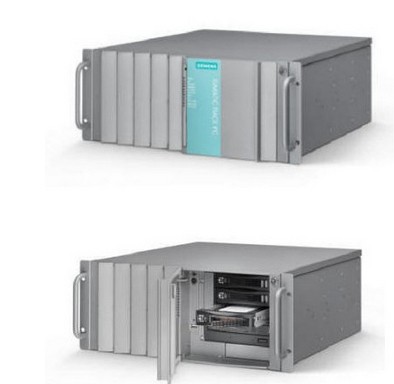

西门子机架式工控机847C
西门子机架式工控机847C
西门子机架式工控机847C

一、产品简介:
新的9 英寸Rack PC SIMATIC IPC847C 具备先进的2010 Intel Core 处理器技术(Intel Core i)。高计算能力与PCI Express 技术使得IPC847C 成为高性能应用的完美平台 —— 可在试验台的测量技术或工业机器显示中验证这一事实。此外,SIMATIC IPC 847C 提供了19" IPC 波形因数的大系统可用性,可扩展性与可兼容性。
  • 优存储空间利用与RAID5 的数据完整性
  • 可选的冗余供电电源(AC)
  • 可扩展的诊断与监视功能
  • 通用于工业工作站与服务器应用
  • 大量的集成接口与扩展槽口
  • 较小的安装深度,可安装于仅有500 mm 深的空间节省的控制柜中

Rack PC 可用作水平和垂直安装的控制柜设备,带有选件塔式套件的可用作过程工业与工程部的工业工作站或服务器。其它属性,包括用于高要求的可视化任务或前置LED 的显示扩展选件(双监视),可提高系统可用性。

基于新英特尔技术的高系统性能,用于要求很高的计算能力,控制与可视化任务

  • Intel 处理器:Core i7,Core i5 或Core i3;每个都具有双核技术,超线程(HT)技术,部分具有智能加速(TB)技术
  • Intel BD82QM57 平台控制中心(PCH,原芯片组)
  • DDR3 1066 存储器技术,高达 8 GB 的RAM,双通道支持
  • Intel HD Graphics Media Accelerator(显卡驱动),集成至处理器,获得高显示性能
  • PCI Express x16 槽,用于PCI Express 显卡或I/O 卡扩展
  • PCI Express x4 槽,用于更快地访问外围设备
  • SATA 硬驱动(高达500 GB) 与NCQ (原生命令排序)技术,用于大量数据
  • 新的PCI Express x16 显卡,实现可视化应用中的多监视


高工业性能

  • 环境温度可高达50 °C 的高处理器性能(高配置)
  • 用于工业领域的高EMC 的全金属外壳
  • 运行时,高达 0.5 g 耐振能力/ 5 g 抗撞击能力
  • 通过前置风扇与防尘过滤器的正压排风来实现防尘保护


高工业性能和灵活性

  • 多达11 个长槽,用于扩展卡(7 x PCI,4 x PCIe x4,1 x PCIe x16) 以及大量的板载接口(自500 mm 控制柜深度)。
  • 3 x PROFINET 板载接口(选件,CP1616-可兼容,不占用PC 槽位),从而在连接分布式现场设备或链接至SIMATIC S7 时能够节约成本。
  • 1 x PROFIBUS 板载接口(选件,CP5611-可兼容,不占用PC 槽位)
  • 2 x LAN 10/100/1000 Mbps (Gigabit LAN),带有可锁住的新型 RJ45 FastConnect 插头
  • 7 x Hi-Speed USB 2.0,其中有两个为前置安装型(1 个门已关闭时方可使用),一个为内部使用。
  • DVI-I 接口(用于VGA [通过适配器] 与/或DVI-D 监视器)
  • 双监视(2 x VGA 或2 x DVI-D),通过无源冷却PCI Express x 16 显卡
  • 操作系统的灵活选择(预安装与已激活-准备-至-运行):Windows 7 Ultimate,Windows XP Professional,Windows Server 2008
  • 可调整风扇降低噪音级别
  • 扩展节能属性(Wake-On-LAN,80% 的低电能量损耗)
  • 伸缩式导轨或工业tower PC 中不同位置的灵活应用


高系统可用性和服务友好性设备架构

  • 确保24 h 运行,用作工业服务器或工作站
  • 状态指示(前置安装LED),用于 Ethernet 与PROFIBUS 或PROFINET;报警指示,用于风扇,温度,看门狥与RAID1/5 配置的硬驱动
  • 通过SIMATIC PC DiagBase 或DiagMonitor 软件(选件)进行有效的自诊断
  • 通过RAID1(镜像驱动系统)或RAID5(奇偶校验分散)而获得的高数据完整性
  • 一旦发生故障,快速识别并交换硬驱动(如,在RAID 配置中通过前置LED 指示HDD 报警)
  • 在RAID 配置中的热交换可移除HDD 框架(在运行时硬驱动交换)
  • SATA SSD (固态驱动),32 GB,具有大可靠性与速度
  • ECC 存储器(选件)
  • 具有热交换功能的冗余供电电源(在运行时交换供电电源)
  • 冗余Gigabit LAN 联接(具有汇整功能)
  • 通过锁上门防止未授权人员的进入,从而确保前面的可更换元件的安全性(如,USB 软件dongle)
  • 风扇盖锁上。滤水毡垫与前置安装风扇当前门打开时才可更换
  • 只有当前门打开时才可以打开外壳盖
  • 安全的内部USB 口(在设备里面),如,软件dongle
  • 服务友好设备架构(修改,服务),如,前置安装风扇可不需工具进行替换
  • 修复CD 已安装且已激活操作系统


高投资安全性

  • 嵌入Intel 组件的长期可用平台:至少占领2.5 年的市场
  • Siemens 的 PC 开发与生产(包括主板与BIOS)
  • 可跨越各发展阶段设备的互相兼容的安装
  • 传统接口的支持(PS/2,COM,LPT)
  • 保证5 年的备件可供货
  • SIMATIC 组件的系统测试
  • 全球市场的认证(cULus)

 应用领域:

SIMATIC IPC847C 为机器,设备,与控制柜创建了一个高性能,高灵活性的19" Rack PC 平台,该平台用于使用工业环境中的相近机器:

  • 过程与机器数据的仪表测量与控制
  • 实现生产过程的可视化
  • 在质检中,机器可视化与图象处理
  • 数据采集和管理

SIMATIC IPC847C 获得在工业、居住与商业领域中采用的CE 标记- 因此也可以用于建筑自动化或公用事业。

SIMATIC IPC847C
还可以与WinCC flexible 或WinCC 作为一个SIMATIC HMI 包一起订购,从而享受一个折扣价格。

 架构

基本硬件

  • 全金属的19" 安装外壳(4U) 提供了高机械强度(振动/撞击)与高EMC
  • 可安装的伸缩式导轨
  • 可水平安装或垂直安装,通过相应套件还可以用于tower PC
  • 可锁住的前门只允许经授权的人员(进入保护)更换前置的可移动存储装置、控制元件(复位、电源)、USB 端口、前面的风扇和防尘过滤器
  • PC 卡固定器,确保安全运行与运输(振动,撞击)
  • 只需一个螺丝便可打开机箱盖,只需一个工具便可更换PC 组件(例如PC 卡或HDD)
  • 无需工具即可更换前置风扇与防尘过滤器
  • 通过过滤器罩着的滚珠轴承风扇正压排风实现防尘保护
  • 安装驱动的六个部分:
    • 前安置:1 x 3.5",3 x 5.25" 或1 x 3.5",1 x 5.25",3 x HDD 可移除框架(low-profile)
    • 内部:2 x 3.5" (可选件,阻尼振动驱动支架或固定驱动支架)
  • 板载显卡,处理器集成Intel GMA HD,高达 2048 x 1536 像素,60 Hz,16 位色
  • 接口:
    • 2 x LAN 10/100/1000 Mbps,以太网端口(RJ45 - 可汇集功能)
    • 4 x USB 2.0 后置安装,2 x USB 2.0 前置安装(其一当门关闭时可以使用),1 x internal - 如软件的dongle
    • 2 x PS/2,COM1,COM2,LPT1,DVI-I
  • 11 个空槽用于扩展 (全部是长槽)
    • 7 x PCI
    • 1 x PCI Express x16
    • 3 x PCI Express x4

 设备选件

  • 处理器:
    • Intel Core i7-610E (2C/4T,2.53 GHz,4 MB cache,Turbo Boost,VT-d,EM64T)
    • Intel Core i5-520E (2C/4T,2.4 GHz,3 MB cache,Turbo Boost,VT-d,EM64T)
    • Intel Core i3-330E (2C/4T,2.13 GHz,3 MB cache,EM64T)
  • 主内存:
    • 1 至8 GB DDR3 1066 SDRAM (可配置为双通道,佳性能自2 GB 起)
    • ECC 存储器
      存储器信息:
      若想使用4 GB 以上的存储器,需要一个64
      位的操作系统。至少4 GB 的配置,可视化存储器可减小至约3.5 GB 或更小(需要32 位操作系统);而8GB 的配置,则可视化存储器可减小到约7.5 GB 或更小。
  • 板载总线:
    • PROFIBUS/MPI,CP5611-可兼容
    • 或PROFINET,3 x RJ45,CP1616-可兼容
  • 总线模块:
    • 带有8 个空槽(7 x PCI,1 x PCI Express x16)
  • 显卡扩展:
    • PCI Express x16 显卡 (显卡口双头:2 x VGA or 2 x DVI-D 通过适配器),256 MB,高达2048 x 1536 像素,75 Hz,32 位色
    • 适配器电缆(DVI-I 至VGA) 用于板载显卡接口(1 x VGA)以连接模拟监视器
  • 驱动:
    SATA 硬驱动3.5" 具有NCQ 技术或SATA 固态驱动2.5":
    • 在固定硬驱动支架的内部安装:
    • 1 x 250 GB HDD
    • 1 x 32 GB SSD (SLC)
    • 内部安装减振/抗击硬驱动支架或在可移除框架中前置安装(RAID1/5 配置中可热交换):
    • 1 x 250 GB
    • 1 x 或2 x 500 GB
    • RAID1,500 GB (2 x 500 GB,镜像驱动),板载RAID 控制器
    • RAID5,1 TB (3 x 500 GB,奇偶校验分散),板载RAID 控制器
    • 1 x 32 GB SSD (SLC),在可移除框架中前置安装

SATA 光驱驱动 5.25":

  • DVD-ROM
  •  DVD±/-R/RW
  • 电源:
    • 100 ... 240 V AC,50 ... 60 Hz,冗余
    • 特定国家电源电缆
  • 预安装与激活操作系统:
    • Windows XP Professional,多语言,32 位
    • Windows 7 Ultimate,多语言,32 位
    • Windows Server 2008 标准版,包括5 个客户机,多语言,32 位*
  • SIMATIC PC DiagMonitor 软件
  • SIMATIC IPC Image&Partition Creator 软件
